2026年の候補問題No.1は単相3線式の分岐回路が出題テーマです。この記事を読めば、複線図の書き方から施工手順・欠陥ポイントまですべてわかります。
候補問題No.1の全体像をつかむ
📚 おすすめ資格講座
2026年度の技能試験は全13問の候補問題から1問が出題されます。
No.1の単線図を確認しましょう。
単線図の構成
電源は単相3線式100/200V。
配線は以下の3系統に分かれます。
- 系統①：引掛シーリング（丸型）へ接続
- 系統②：コンセント200V（20A）へ接続
- 系統③：スイッチ＋ランプレセプタクルへ接続
使用電線の種類と長さは試験当日に配布される「施工条件」で確定します。
ただし標準的な寸法は公表されています。
| 箇所 | 電線種類 | 芯数・太さ | 長さ目安 |
|---|---|---|---|
| 電源〜ジョイントボックス | VVF | 3芯 2.0mm | 約350mm |
| ジョイントボックス〜シーリング | VVF | 2芯 1.6mm | 約200mm |
| ジョイントボックス〜コンセント | VVF | 3芯 2.0mm | 約200mm |
| ジョイントボックス〜スイッチ | VVF | 2芯 1.6mm | 約300mm |
複線図の書き方を5ステップで解説
複線図は時間内に書ける練習が最重要です。
目標時間は3分以内。以下の手順を体に覚えさせましょう。
ステップ1：電源線を引く
単相3線式なので電源は3本です。
L1（黒）・N（白）・L2（赤）を上から順に書きます。
中性線Nは必ず中央に配置します。
ステップ2：接地側（白）をすべての機器へ引く
白線はスイッチを通さず直接負荷へ接続します。
シーリング・レセプタクル・コンセントのW端子すべてに引きます。
ここで白線を赤や黒と混同すると欠陥になります。
ステップ3：非接地側（黒・赤）をスイッチと機器へ引く
黒線はスイッチの電源側端子へ接続します。
スイッチの負荷側からランプレセプタクルへ接続します。
200Vコンセントには黒（L1）と赤（L2）を両側に接続します。
ステップ4：渡り線を確認する
No.1では渡り線は発生しません。
ジョイントボックス内での接続点をマルで明示しましょう。
接続点の数を数え間違えると後の施工で混乱します。
ステップ5：複線図を声に出して確認
「白は負荷へ直接」「黒はスイッチを経由」と声に出します。
これだけで凡ミスが約70%減ります。
本番前に5回以上繰り返しましょう。
施工手順を時系列で完全解説
📖 参考書・テキスト
試験時間は40分。標準的な作業配分は以下のとおりです。
| 作業内容 | 目標時間 |
|---|---|
| 施工条件の読み込み | 2分 |
| 複線図の作成 | 3分 |
| 電線の切断・外装剥き | 8分 |
| 各器具への結線 | 15分 |
| ジョイントボックス内接続 | 7分 |
| 最終確認・欠陥チェック | 5分 |
電線の切断寸法と外装剥き長さ
外装剥き長さの目安は以下のとおりです。
- ランプレセプタクル：外装20mm・絶縁被覆10mm
- 引掛シーリング：外装50mm・絶縁被覆10mm
- コンセント・スイッチ：外装50mm・絶縁被覆10mm
- 差込形コネクタ：絶縁被覆12mm（コネクタの奥まで届く長さ）
剥き過ぎ・剥き不足どちらも欠陥対象です。
ストリッパーのメモリを正しくセットしましょう。
ランプレセプタクルの結線ポイント
ランプレセプタクルは最も欠陥が出やすい器具です。
注意点を3つに絞ります。
- 白線は受金ねじ部（W側）へ必ず接続
- ねじの締め付けは右回りで確実に
- 絶縁被覆がねじに噛んでいないか目視確認
リングスリーブの圧着サイズ早見表
接続箇所を間違えるだけで一発不合格です。
No.1の標準的な圧着サイズは以下のとおりです。
| 接続電線 | スリーブサイズ | 刻印 |
|---|---|---|
| 1.6mm×2本 | 小 | ○ |
| 1.6mm×3本 | 小 | 小 |
| 1.6mm×4本 | 小 | 小 |
| 2.0mm×1本＋1.6mm×1本 | 小 | 小 |
| 2.0mm×2本 | 中 | 中 |
絶対に避けたい欠陥ポイント10選
2026年版の欠陥判定基準をもとに整理しました。
1つでも該当すると即不合格になります。
- 電線の誤接続（白線を非接地側に接続）
- 圧着スリーブのサイズ・刻印の誤り
- 絶縁被覆の剥き過ぎ（5mm以上の心線露出）
- ランプレセプタクルのねじ部への絶縁被覆噛み込み
- 引掛シーリングの台座からのケーブル引き出し角度不良
- スイッチへの白線接続（極性の誤り）
- 200Vコンセントへの誤極性接続
- 差込コネクタへの接続不足（心線が奥まで入っていない）
- 電線の切断寸法が指定の50%未満
- ケーブルの外装剥き範囲が器具台座外に出ている
おすすめ練習材料と工具セット
材料の準備は試験2ヶ月前から始めましょう。
最低でも3回分のセットを用意してください。

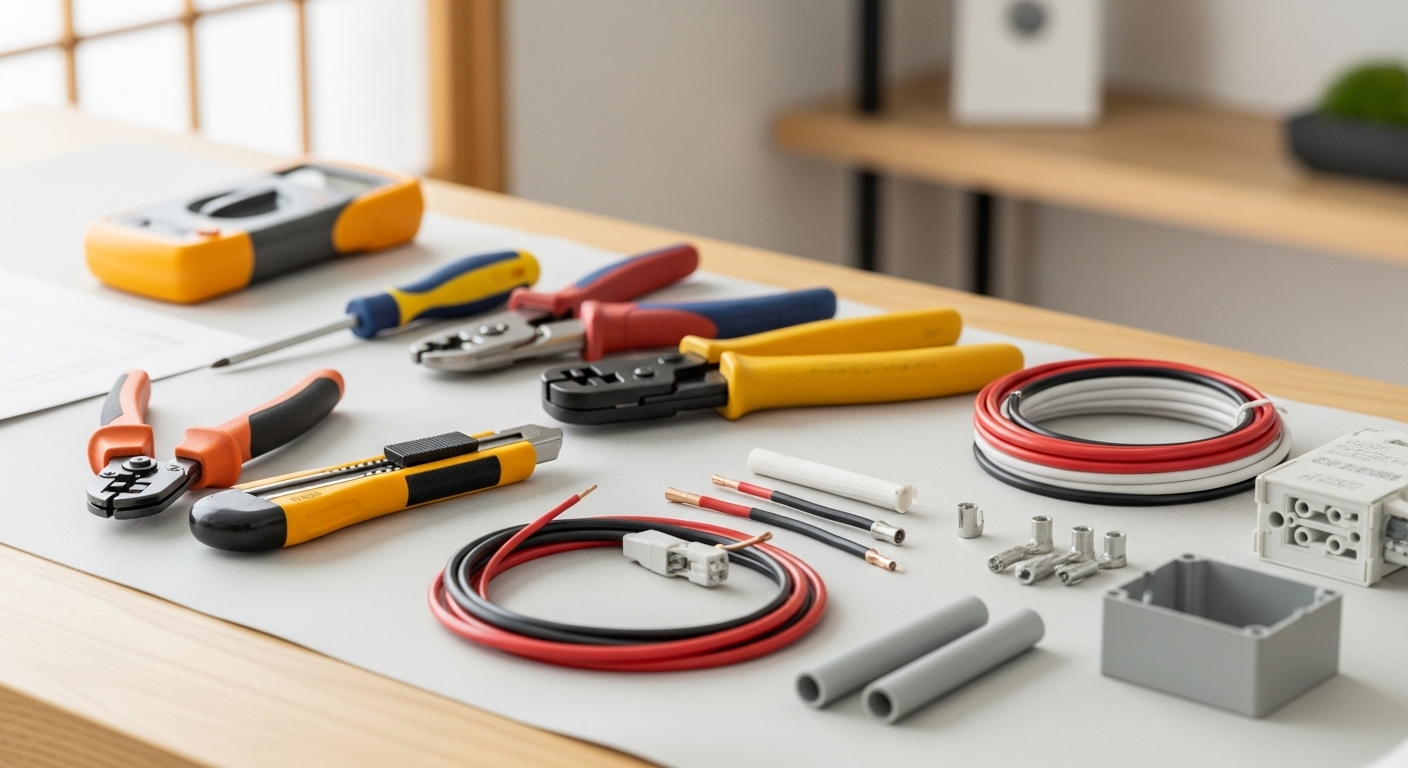

必須工具一覧
- VVFストリッパー（ホーザン P-958 推奨）
- 圧着工具（リングスリーブ用・JIS認定品のみ有効）
- ペンチ・ニッパー・ドライバー（プラス・マイナス）
- 電工ナイフ（使い慣れている場合のみ）
ホーザン P-958は慣れれば剥き作業が約40%短縮できます。
試験前に必ず自宅で10回以上使い込んでください。
練習で意識する3つのこと
- 毎回タイマーを使い、時間を記録する
- 施工後に必ず欠陥チェックシートで自己採点する
- 3回連続で35分以内に完成できれば合格レベル
合格後の活用法：副業・就職への直結ルート
第二種電気工事士は取得後すぐに収入につなげられます。
具体的な数字で確認しましょう。
副業での収入目安
- 個人宅のコンセント増設：1件あたり8,000〜15,000円
- 照明器具の取り付け：1件あたり5,000〜10,000円
- 週末2件こなすだけで月収プラス4〜6万円
就職・転職での強み
- 電気工事会社への転職で年収350〜500万円スタート
- ビルメン（設備管理）業界では資格手当が月5,000〜15,000円
- 電気主任技術者（電験三種）へのステップアップにも有利
資格は取っただけでは意味がありません。
早期に実務経験を積むことで収入が大きく変わります。
まとめ：No.1を制する者が技能試験を制する
候補問題No.1は単相3線式の基本回路です。
この1問を完璧にマスターすれば、他の12問にも応用できます。
- 複線図は3分以内で書ける練習を繰り返す
- リングスリーブのサイズ・刻印を暗記する
- 欠陥10項目をチェックリスト化して毎回確認
- 合格後は副業・転職で即収入に結びつける
2026年の試験まで残り時間を有効に使いましょう。
1日30分の練習を3ヶ月続ければ合格レベルに到達できます。
